comandi al volante autoradio car400 - cdr500

Ciao a tutti,
premetto che si tratta di un progettino relativo ai comandi per il controllo del volume e della ricerca sulle autoradio opel car400 e cdr500 (la prima a cassette, la seconda lettore cd) e si tratta di un applicazione che esula dall'originalità dell'auto... è un puro lavoro hobbistico.
In pratica insieme a Renato stiamo studiando alcune soluzioni per montare non solo le autoradio originali opel adottate con qualche variante fra loro, a partire da astra, corsa, tigra, vectra, insomma vetture nate successivamente alla kadett.
Renato è stato il primo a percorere questa strada, riuscendo a collegare ed adattare con successo oltre all'autoradio anche i display (corsa-tigra di un tipo e astra G altro tipo) anche se una sistemazione ottimale sulla plancia per questo particolare ancora non è stata trovata.
Ma detto e fatto questo, la mia curiosità è quella di applicare sulla kadett anche i comodi comandi al volante.
Altra premessa: purtroppo non è possibile adattare i volanti completi dei modelli opel già dotati di questo accessorio per differenza di attacco sulla canna dello sterzo.
Quindi, a meno di nuove scoperte (man mano e grazie al contributo di chi vorrà sviluppare questo progetto potranno nascere nuove idee) per adesso si deve pensare di smontare i comandi dai volanti originali per adattarli sul volante della kadett, e anche qui nascono problemi, non tanto per la disponibilità di spazio e la praticità d'uso, ma per via dei collegamenti dei fili tra il volante e il guscio, ruotando il volante i fili si imbroglierebbero e potrebbero spezzarsi se non addirittura bloccare il volante durante la sterzata, quindi una soluzione alternativa, ma credo abbastanza valida,sia quella di trasferire i comandi al volante in un posto ad esso molto vicino: le leve degli indicatori di direzione e dei tergicristalli
Grazie al particolare disegno delle estremità delle leve abbiamo a disposizione un pò di spazio dove applicare dei pulsanti che risulterebbero così molto comodi da azionare, senza avere il problema dei fili che ruotano insieme al volante. Non è pensabile di applicare direttamente i comandi originali, pur utilizzando quelli della vectra B per esempio che sono più piccoli rispetto a quelli dell'astra G, risulterebbero troppo grandi lo stesso e antiestetici,
l'ideale invece è collegare due fili ai rispettivi pulsanti per portarli sulle estremità delle leve degli indicatori di direzion e dei tergi dove applicheremo nuovi pulsanti, lasciando le pulsantiere originali imboscate dietro la plancia.
Va detto che le pulsantiere sono due comprendenti 3 pulsanti ciascuno, e i fili che le collegano all'autoradio sono soltanto 3 (poi analizzeremo i collegamenti sull'autoradio)
Per stringere al massimo lo spazio a disposizione sulle leve è preferibile utilizzare soltanto i tasti del volume + e - stesso discorso per quelli della ricerca, i restanti due pulsanti servono per passare da radio a cd/cassetta e per la ricerca automatica delle stazioni preselezionate, se ne può fare a meno.
Come pulsanti da utilizzare per questo lavoro ho pensato a quelli di una vecchia tastiera da pc (ma vanno bene qualsiasi tipo in base alle preferenze e fantasia individuale)

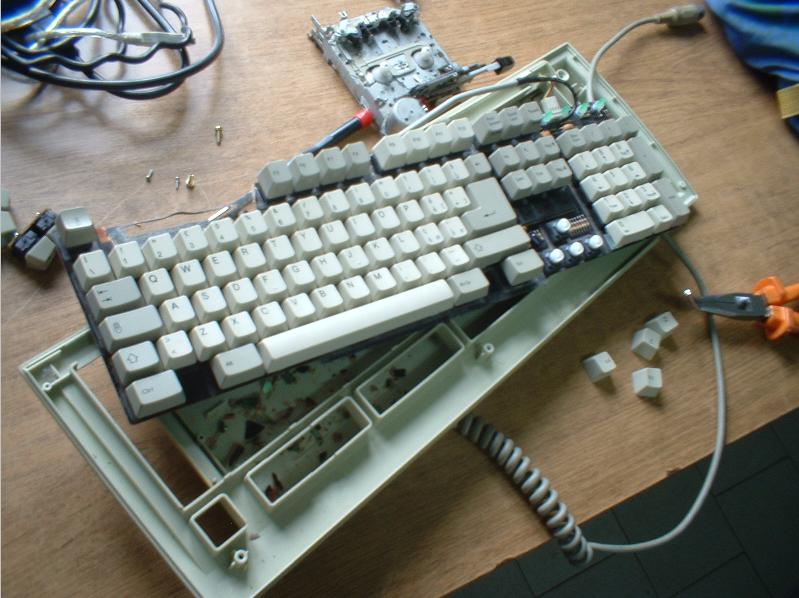

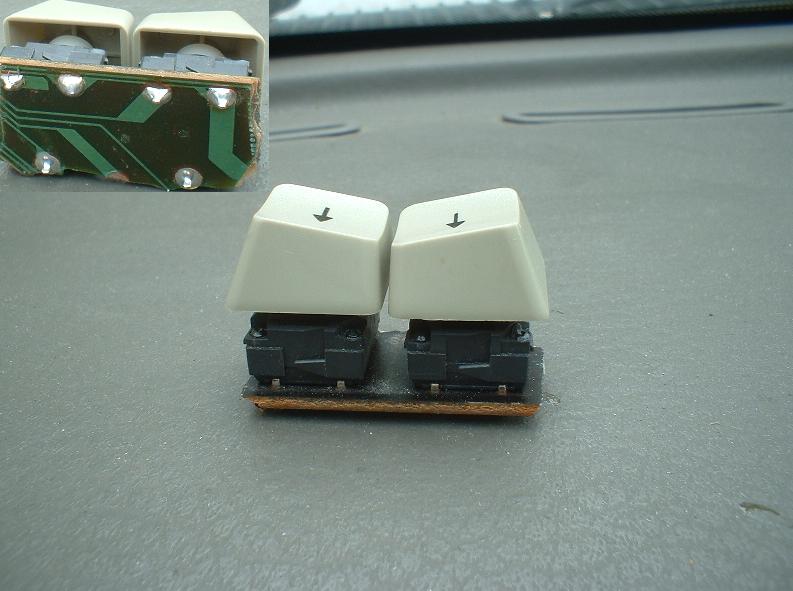

Quindi ho cominciato a scassare una vecchia tastiera recuperando alcune coppie di tasti




e per vedere l'effetto in attesa di perfezionare un involucro che si adatti senza sembrare una cafonata ecco come apparivano sulla leva.



i tasti possono sempre essere verniciati di nero.

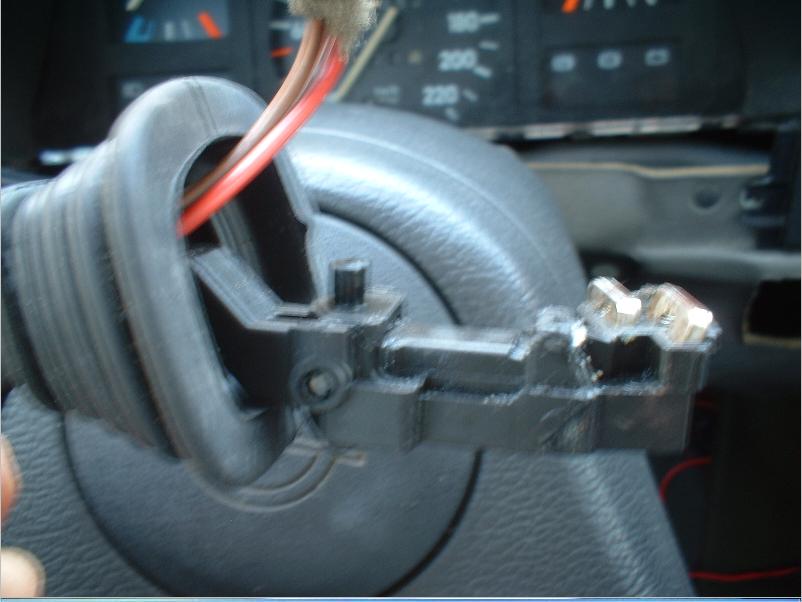

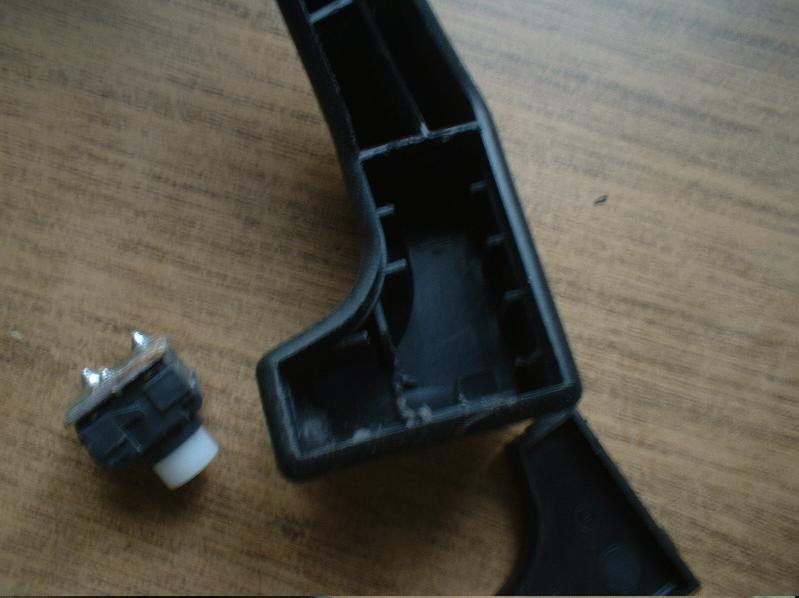

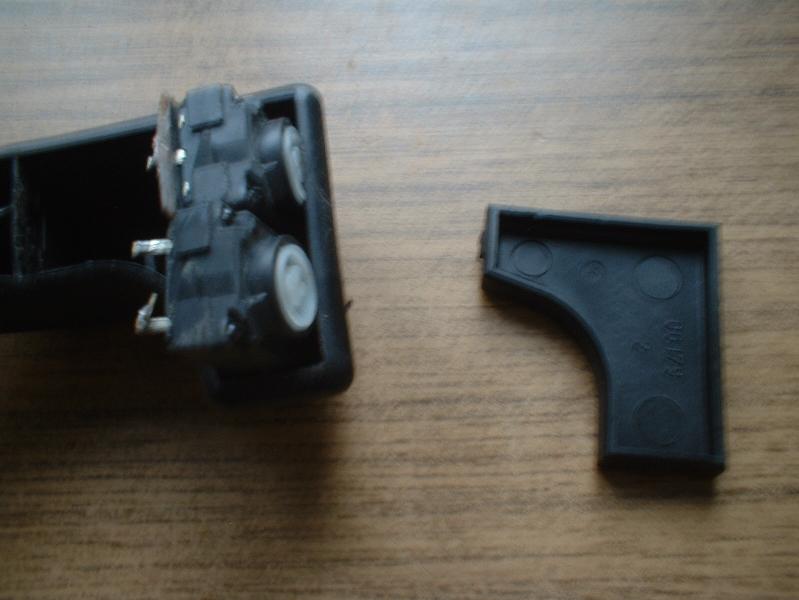

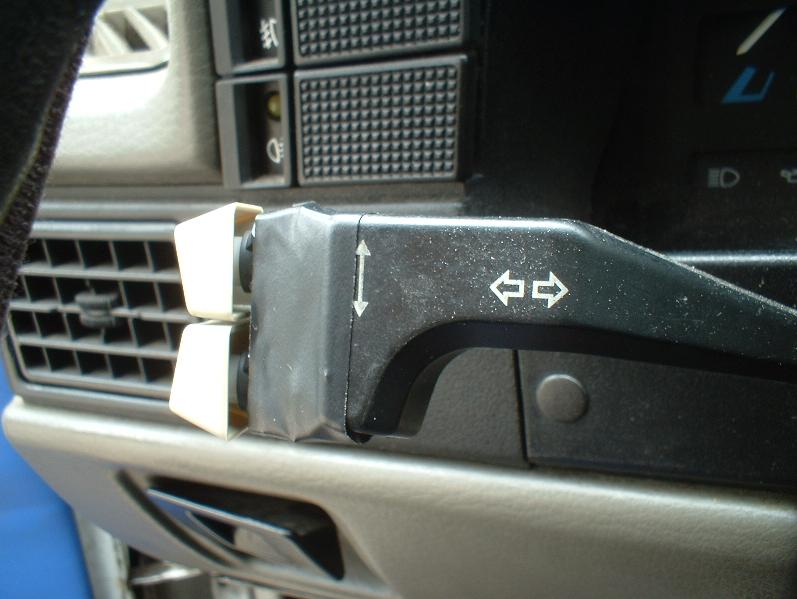

Ma una scoperta interessante l'ho fatta a devioluci smontato dall'auto, è possibile infatti rimuovere il coperchietto che si trova nella parte posteriore mettendo allo scoperto un vano libero che lascia la possibilità di inserire i pulsanti dall'interno evitando di avere gli ingombri visti nella figura precedente



Pulendo l'interno rimuovendo i profili in plastica che possono creare ostacoli nell'inserimento dei pulsanti si potrebbero realizzare due fori per azionare i pulsanti





Per adesso è tutto, continuerò a sviluppare questo progetto, so che interessa molto a Renato, e mostrerò gli sviluppi, ci sono idee che maturano, si evolvono e modificano in corso d'opera, quindi cercherò di sfruttare questo spazio all'interno della leva per fare un lavoro pulito.
Ciò che è importante in vista di successive applicazioni è che si rendesse funzionante il sistema originale opel dei comandi al volante per l'autoradio sarebbe possibile estendere questa possibilità anche alle autoradio di altre marche che siano predisposte (in questo caso basterebbe il kit di adattamento come per le opel più recenti) facendo a meno in questo caso del display supplementare.

Bravissimo Gianni, vedo che sei a buon punto io invece sono ancora fermo, non ho molto tempo a disposizione purtroppo, ottima l'idea di posizionarli all'interno del devioluci, si potrebbe montarli anche all'inverso, cioè mettere i tastini verso il cruscotto in modo da poterli premere con le punte delle dita dietro le levette, solo che la pressione da esercitare dovrebbe essere molto leggera altrimenti si rischia di tirare anche gli abbaglianti...
Ciao

Avevo valutato la possibilità di montarli come hai pensato tu, e ti dico che non è tanto il rischio di accendere involontariamente gli abbaglianti cambiando canale, quanto invece l'opposto.... cioè lampeggiando con i fari si rischia di cambiare canale

Si, il rischio c'è però una volta fatta l'abitudine, credo si riesca ad evitare! però sarebbe più comodo cambiare stazione e forse si potrebbe anche mascherare meglio qualche piccola imperfezione! comunque vai avanti con i tuoi esperimenti va benissimo lo stesso! ciao

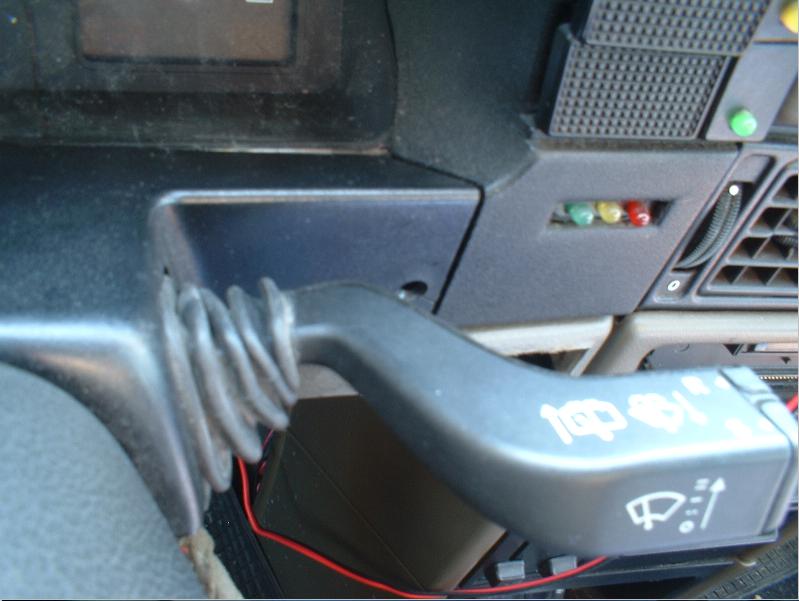

Piccolo aggiornamento... mi sono procurato un devio per tergicristalli come quello che ha mostrato renato, ha un cavetto supplementare con tre fili dei quali uno comune ai due pulsanti e due divisi per pulsante. Purtroppo la leva è danneggiata e sto tentando di ripararla in modo da verificare la compatibilità con la kadett (appurare cioè se idonea al normale funzionamento dei tergicristalli) Ho aperto invece le tastiere dei comandi al volante, quelle originali astra, all'interno ci sono oltre a piccoli componenti elettronici, dei micro pulsantini, ho individuato come poterli bypassare per trasferire i comandi sulle leve, ma non è chiaro ancora se hanno un polo in comune, sarebbe auspicabile per semplificare tutto, altrimenti è possibile sopperire senza problemi facendo ricorso a microrelè (giusto per non fare un "paccone").
Renato... porta un pò di pazienza, spero quanto prima di realizzare un circuito, o un congegno, che con pochi collegamenti e modifiche possa darci un buon risultato estetico e poter cambiare le stazioni radio senza spostare le mani dal volante delle nostre kadett
Naturalmente più in là, quando effettuerò i collegamenti elettrici, metterò delle foto esplicative.
Non sono tuttavia riuscito a trovare un devioluci con pulsanti per il lato sinistro

Gianni ti ringrazio per l'impegno che ci stai mettendo...
ti avevo suggerito quella possibilità, ma se vedi che è complicato non preoccuparti, si può benissimo farne a meno...
comunque puoi fare gli esperimenti con tutta calma, io ancora sono fermo e prima di 2-3 mesi non posso fare nulla, quindi possiamo anche rimandare questo discorso a data da destinarsi e nel frattempo vediamo di reperire queste levette con bottoncini...
se ho capito bene, sei riuscito a procurarti la leva dei tergi con i due bottoncini(anche se rotta) mentre ti manca quella delle frecce con i tre pulsanti... vero?

Ciao Renato, sì ho quella dei tergicristalli con i due pulsanti. Per la cronaca l'ho riparata (era spezzato un supporto in plastica all'interno, l'ho riparato con l'attack, ma a vederlo dall'interno mi viene da pensare che non conviene essere brutali nell'uso di queste leve... il supporto che permette il movimento in avanti e indietro, su e giù, è molto delicato)
Trovare la leva delle luci è solo questione di tempo, prima o poi salterà fuori (per come la intendiamo noi... in demolizione e a 4 soldi )
Spero di farti sapere al più presto se la leva del tergi dell'astra G è compatibile con la kadett

Allora, confermata la compatibilità del deviotergi Astra G con con la kadett E, testandola direttamente sulla mia vettura
Il deviotergi dell'astra G che mi sono procurato dispone di due pulsanti che userò per comandare la ricerca dei canali radio.
Resta da procurare il devioluci che Renato ha mostrato in un'altra discussione che dispone di tre pulsanti che saranno utilizzati per le altre operazioni (volume + - e commutazione radio/cd-cassetta)



E' consigliabile controllare la morsettiera del proprio deviotergi perchè non vorrei ch enelle prime versioni della kadett E ci fossero alcune discordanze rispetto a quello montato sulla mia vettura, infatti disponevo tra i miei vecchi ricambi un deviotergi munito di diverso attacco, e con una leggera differenza nell'inclinazione della leva, potrebbe appartenere ad un'altra vettura (ascona C?)

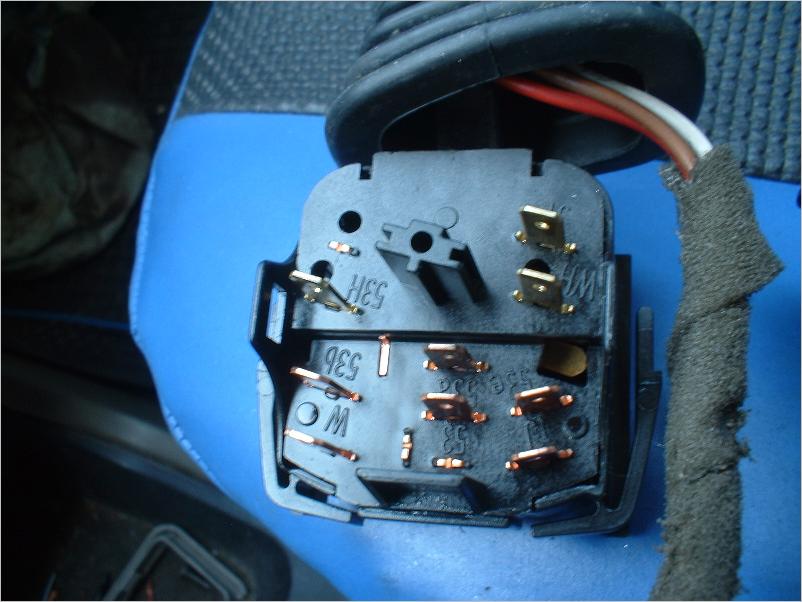

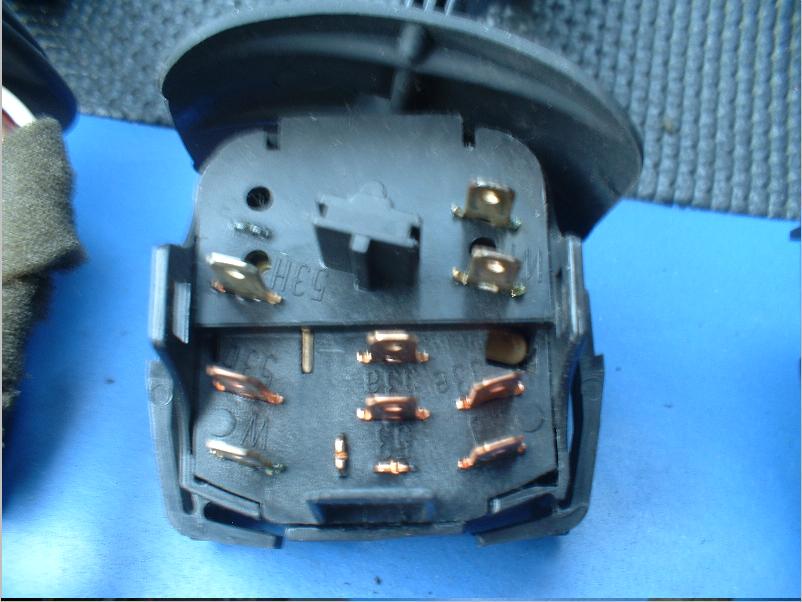

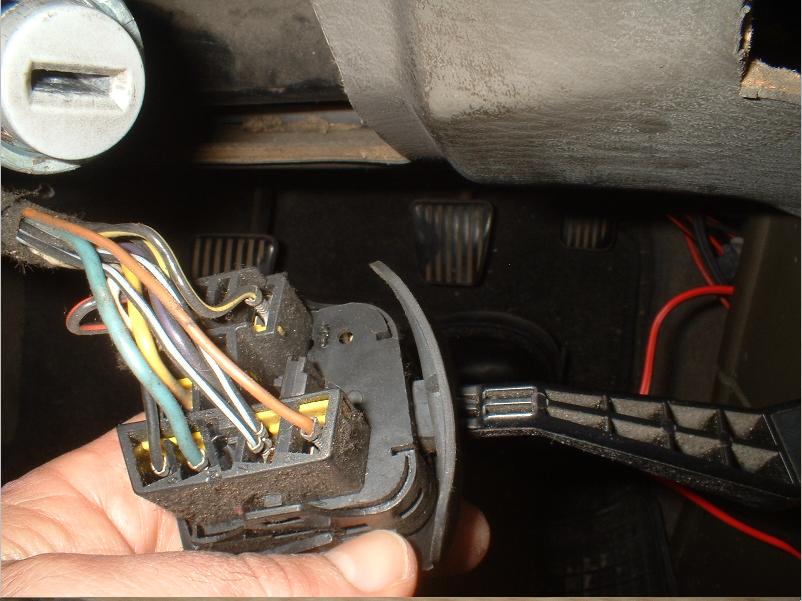

l'immagine qui sotto è relativa a come si presenta posteriormente la morsettiera del mio deviotergilunotto

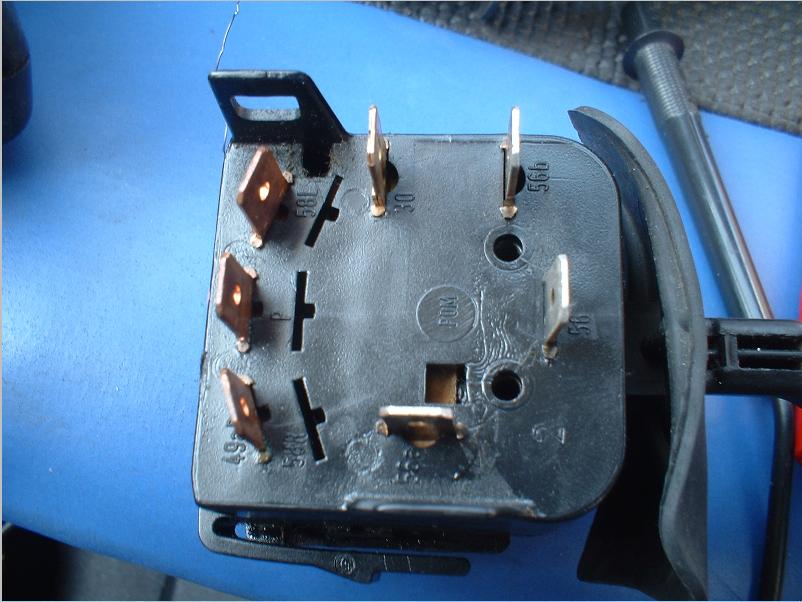

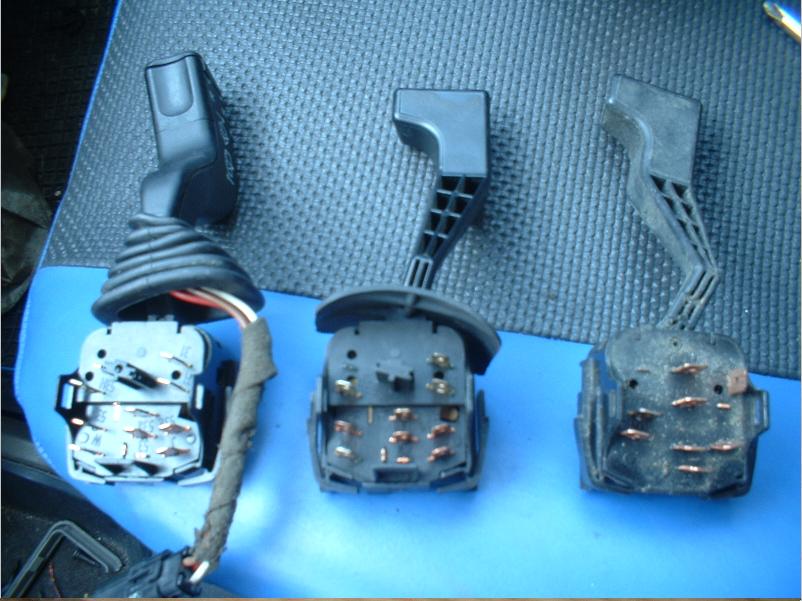

qui sotto una panoramica di tre tipi di deviotergi con vista terminali: il primo a sinistra è quello dell'Astra G, in aggiunta si vedono i cavetti supplementari dei pulsanti) al centro quello della mia kadett E (l'originale) e a destra quello del deviotergi che non so possa appartenere alla kadett oppure a qualche altro modello. E' importante riconoscere se il vostro deviotergi sia uguale a quello di destra in questo caso il deviotergi dell'astra G non sarà compatibile con la vostra vettura, salvo poi adattarlo con opportune modifiche. Se invece è ufguale a quello di centro allora tutto ok!



il deviotergi astra ha un particolare in rilievo in plastica sulla piastra dei contatti (col foro)



come quello riscontrato sulla mia kadett E (anche se senza foro non importa)

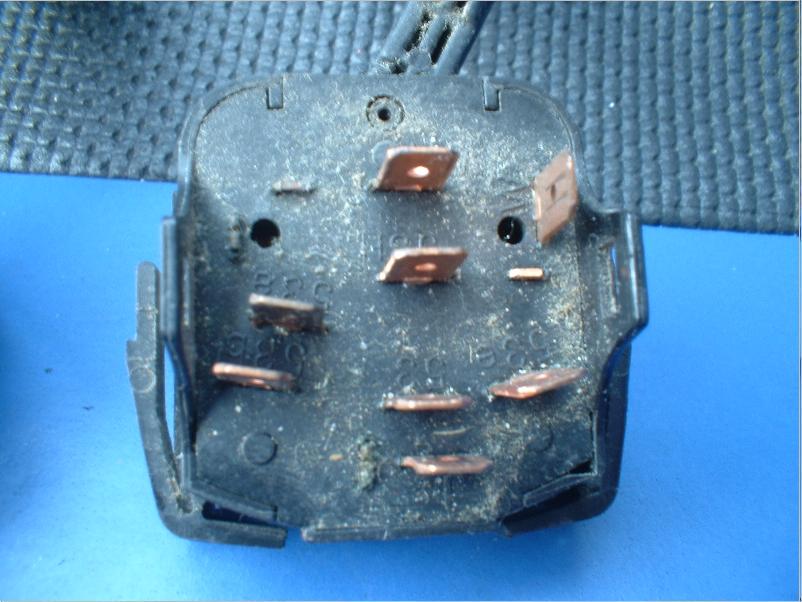

mentre il deviotergi mostrato a destra nelle precedenti foto ha una evidente differenza di disposizione dei faston ed è priva di rilievo in plastica



Fate perciò attenzione (mi rivolgo chiaramente a chi è interessato alla modifica)

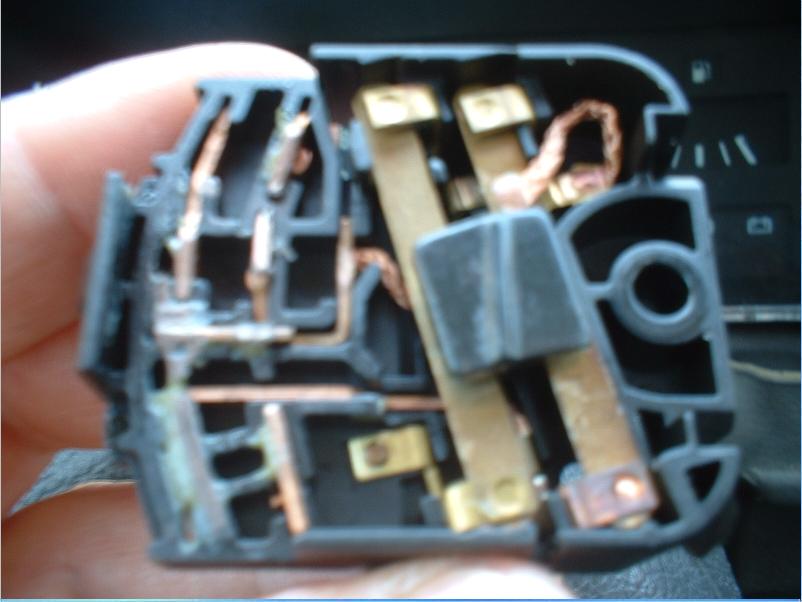

Giusto che ci siamo diamo un'occhiata all'interno del deviotergi (Astra G)

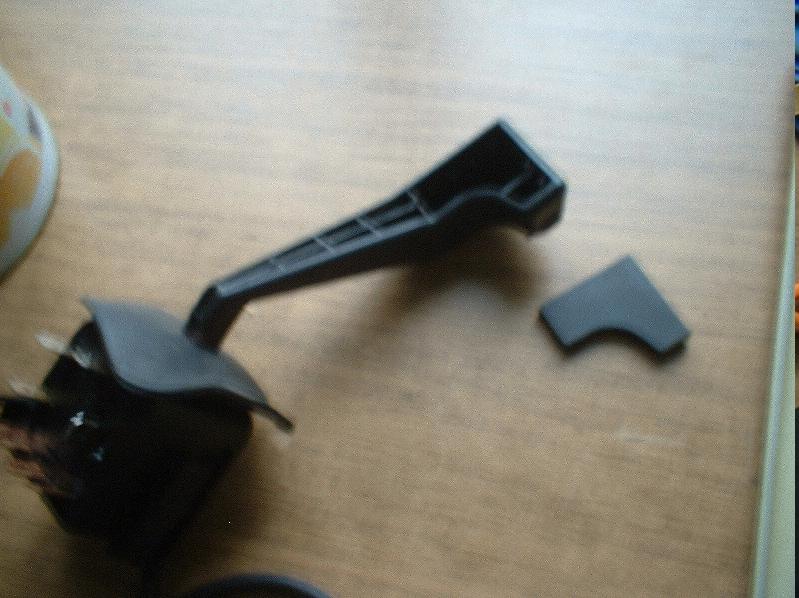

e come si presenta la leva

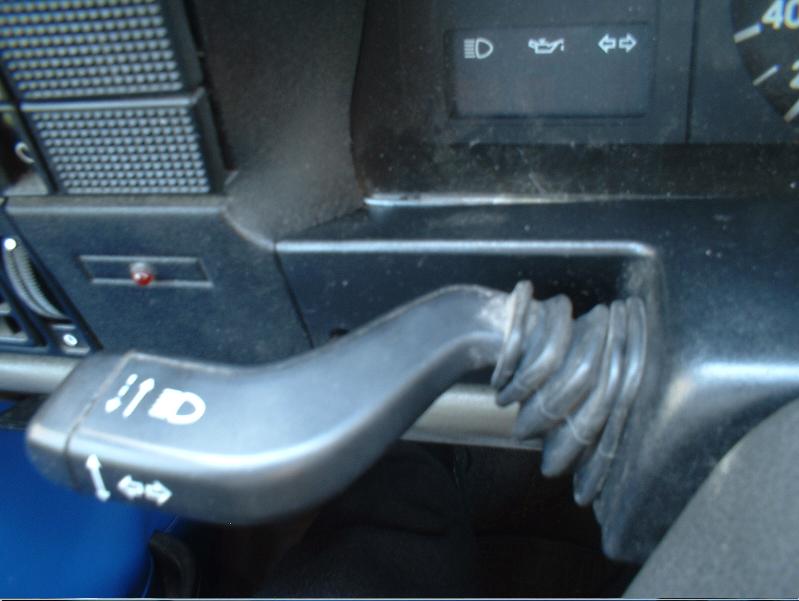

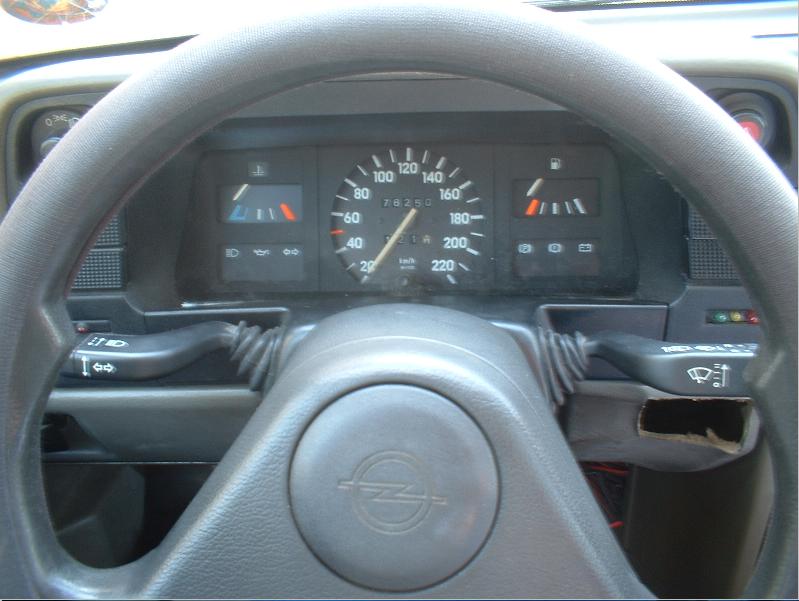

Vista dell'insieme volante kadett e leve astra G







Ovviamente il devioluci mostrato nella foto è uno del tipo normale, quello che servirà a noi è questo

Passiamo adesso alla descrizione della modifica da apportare ai comandi del volante astra G (dovrebbe valere anche per quelli più piccoli della vectra ma non li ho testati)
Questa modifica è necessaria perchè è praticamente impossibile pensare di montare i comandi direttamente sul volante della kadett, ci sarebbe il problema dei fili che si attorciglierebbero durante le rotazioni, quindi utilizziamo i comandi originali come interfaccia per i nostri adattamenti da applicare sui pulsanti delle leve devioluci e deviotergi (non necessariamente si devono sostituire le leve con quelle dell'astra G, si possono sempre applicare pulsantini ausiliari sulle leve originali)

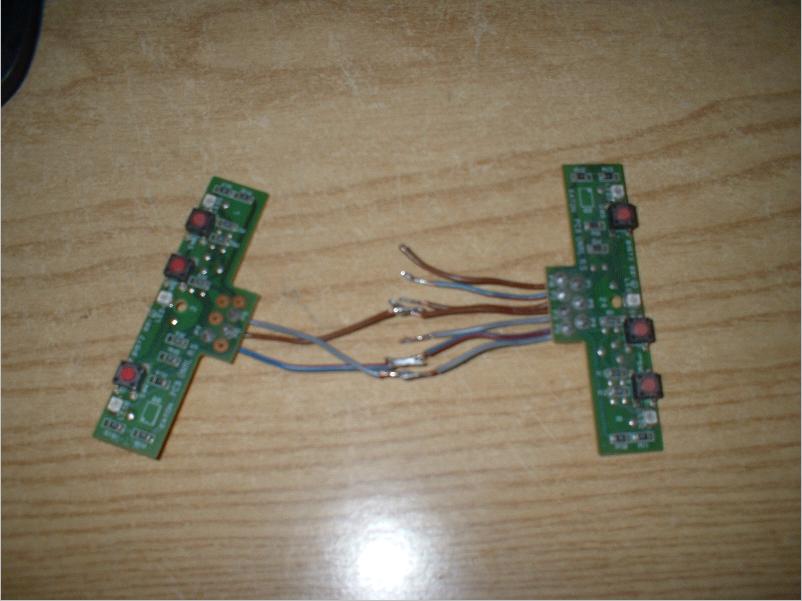

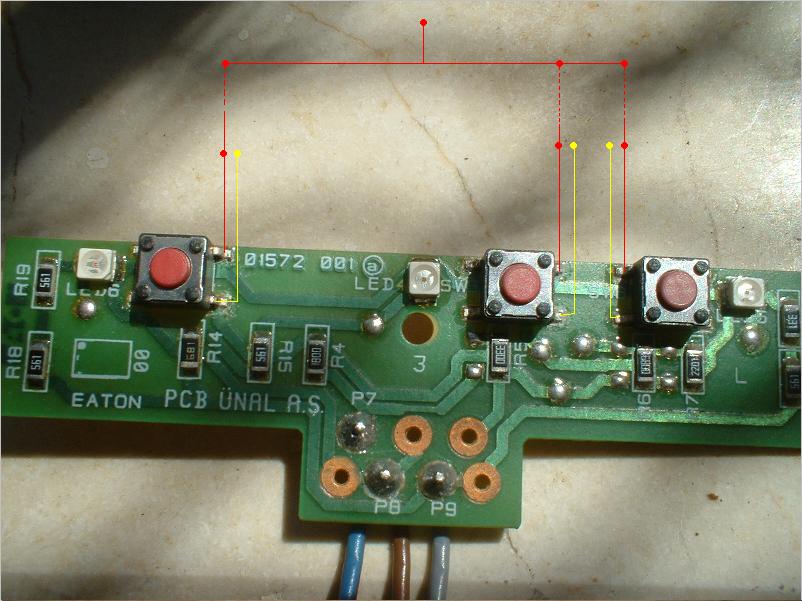

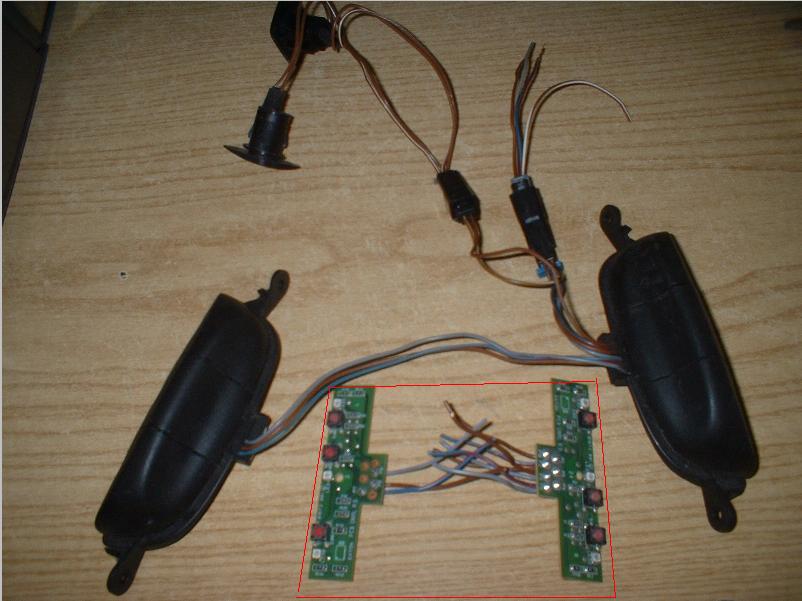

Sotto una veduta dei pulsanti così come risultano essere una volta smontati da un volante.



nel riquadrino rosso le pulsantiere come appaiono una volta tolte le manopole, mentre in alto a sinistra ci sono i contatti che servono ad azionare le trombe acustiche, che a noi non servitranno.

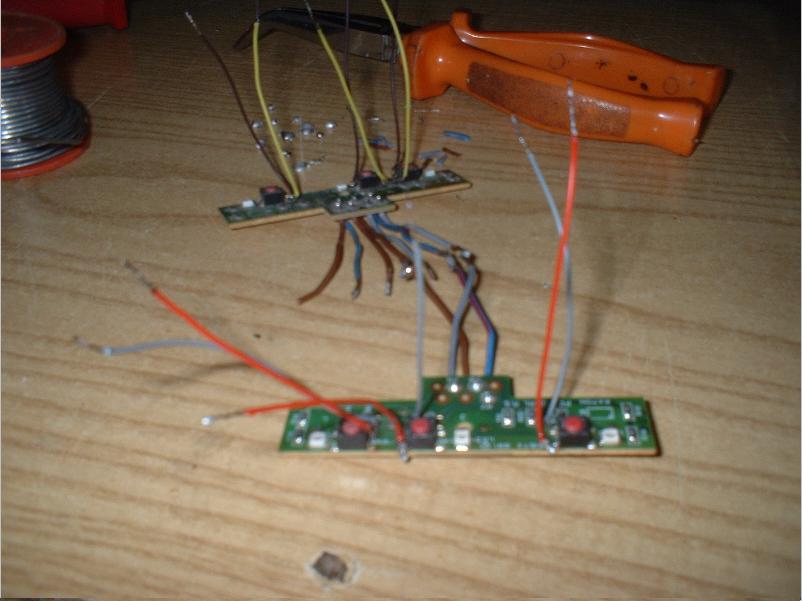

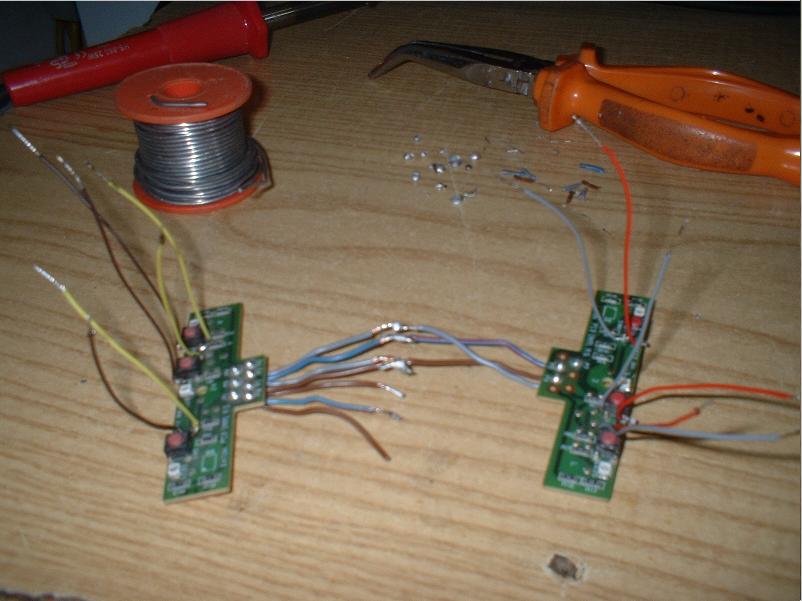

Ora noi dovremo fare delle saldature per collegare due fili per pulsante per poter realizzare una derivazione da collegare ai pulsanti ausiliari che sceglieremo, per lo scopo che ci proproniamo i pulsanti dei devio.





tutti i fili delle saldature fatte sul lato esterno, quelle segnate con i collegamenti rossi, potranno essere ricongiunte perchè comuni fra loro, quelle del lato interno invece (colore giallo) servono ad ogni singola funzione. Ipotizzando di collegarle al devioluci con tre pulsanti (che avrà 4 fili, uno comune e uno ciascuno per pulsante) quelli rossi andranno collegati al filo comune e quelli gialli in base al filo del pulsante che ci interessa

ahi ahi ahi....!!!
piccola scoperta negativa: il devioluci dell'astra... funziona, tra l'altro mi ha migliorato la luminosità dei fari, ma raddrizzando il volante dopo una svolta la freccia non è tornata a posto da sola; il deviosgancio non va
dovrò verificare se si tratta di un difetto di quel particolare devioluci oppure se c'è una possibilità di adattamento. Se così non fosse dovremmo rivedere tutto il progetto e ripiegare sui pulsanti ausiliari da inserire sulle leve originali

Gianni, Ieri, avevo scritto un messaggio, prima di leggere il tuo ultimo ma forse ho sbagliato nell'inviare,
questo era il tono...
grande lavoro Gianni, appena posso verifico la compatibilità con le levette che ho io...

ora ho letto di questo piccolo problema con il mancato ritorno della levetta frecce... peccato! ma hai provato sia con freccia a destra che a sinistra? speriamo possa essere un problema della tua levetta ma ne dubito, vedremo!

Per la levetta in foto a destra non credo sia di una kadett e ha una diversa inclinazione, forse è di una kadett d oppure ascona C indagherò!
ciao

Proprio stamattina ho confrontato la mia leva devioluci originale con un'altra leva devioluci di astra G che avevo da parte, e per quanto possa vedere il sistema del deviosgacio è perfettamente uguale, l'unica differenza è che il corpo dove sono inseriti i contatti è più voluminoso in quello della kadett, ma rispetto al profilo che va inserito nelle apposite scanalature, nella guida di inserimento sul mozzo, le caratteristiche sono perfettamente identiche, anche le dimensioni e posizionamento del pirulicchio che aziona lo sgancio della leva.
Quindi deduco che:
a) posso inavvertitamente montato male il devioluci, al di fuori dei binari previsti (infatti sulla foto la leva non sembra disposta in maniera regolare... troppo inclinata rispetto a quella dei tergi che era montata sulla stessa vettura);
b) il devioluci è difettoso!

devo quindi verificare direttamente sulla macchina

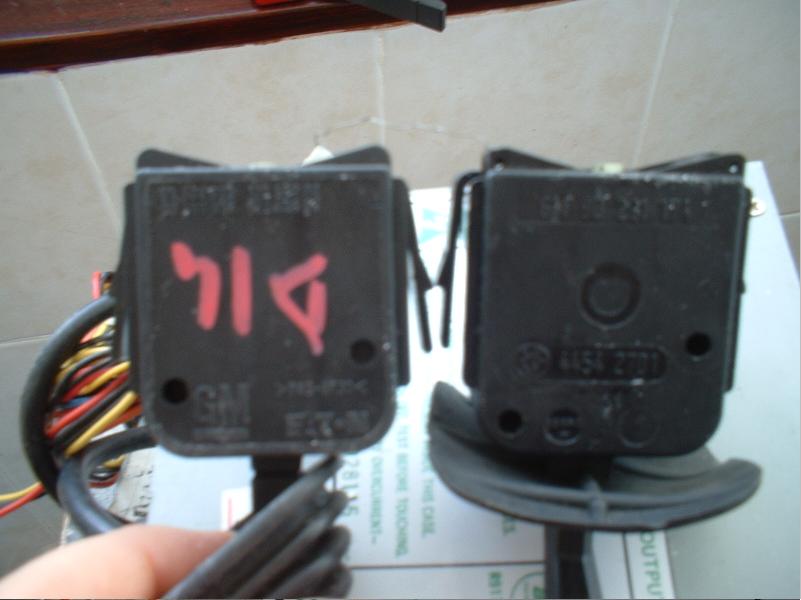

Ecco come si presentano le parti essenziali dei due tipi di devioluci
qui si nota, come ho descritto precedentemente, la stessa sagomatura dei profili e lo stesso posizionamento della zona del deviosgancio rispetto alle guide.
A sinistra quello dell'astra G a destra quello della kadett più alto ma ininfluente sul posizionamento finale.



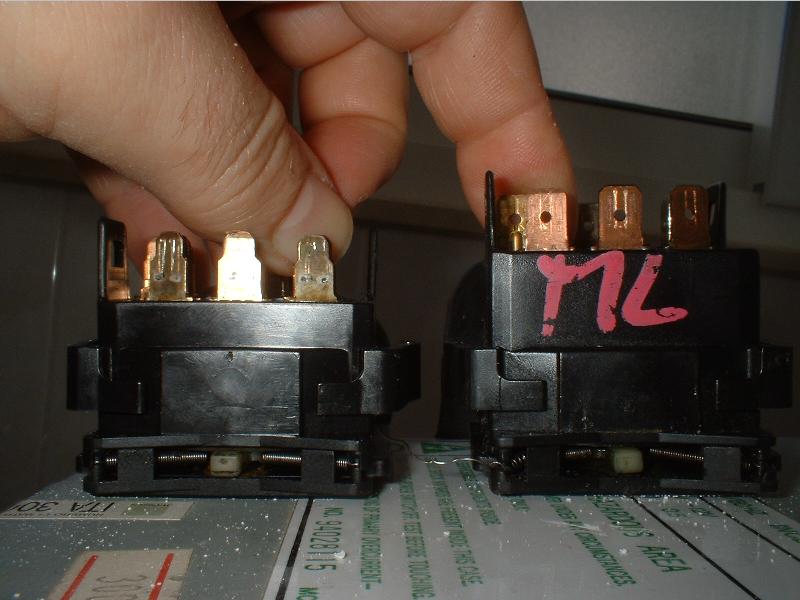

qui sotto sempre a sx Astra G e dx kadett E



ancora sotto, (sx astra - dx kadett) il posizionamento del piolino deviosgancio in posizione di inserimento, notare la stessa dimensione.
In fase di sterzata della vettura questo piolino viene urtato lateralmente e questo fa scattare la leva nella posizione normale.

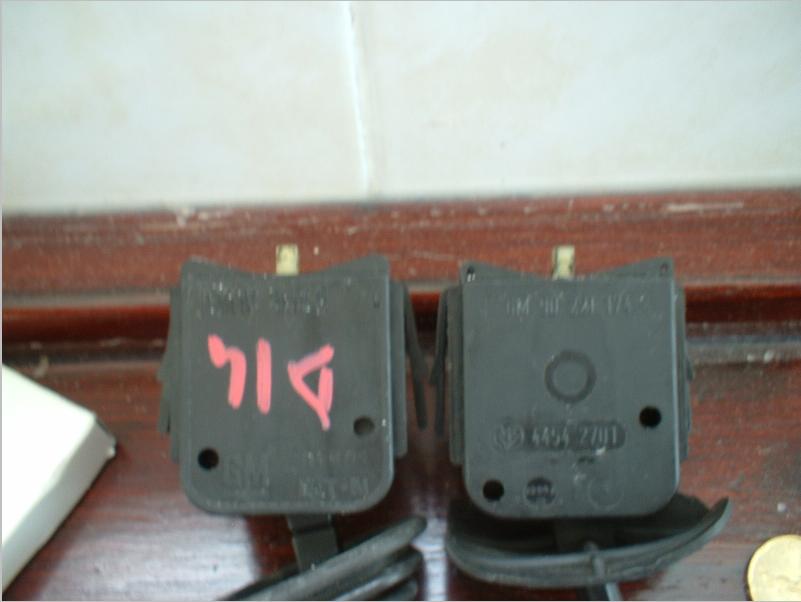

sotto faccio notare l'unica differenza ma anche questa ininfluente, si tratta della facciata lato contatti del devioluci della kadett E
differisce da quello dell'astra G nel senso che laddove si vedono gli spazi vuoti quello dell'astra ha una serie di morsetti paralleli. Questi morsetti sono dei doppioni indipendenti dei contatti relativi agli indicatori di direzione.
Neanche sull'astra G vengono utilizzati perchè ho potuto osservare sullo spinotto dal quale l'ho smontato che non c'erano i corrispondenti morsetti. E' superfluo aggiungere che si inserisce perfettamente sulla morsettiera della kadett.



Prossimo punto da trattare, a meno di improbabili risvolti negativi sul discorso deviosgancio, il collegamento elettrico dei pulsanti sull'autoradio, un discorso ampio perchè tocca anche quello del collegamento del display astra-tigra.corsa.

Renato, tutto ok ho verificato i devioluci sulla macchina, l'avevo montato male e non si era incastrato per bene L'ho sistemato ed ora funziona perfettamente

menomale! allora la strada imboccata è buona! appena posso faccio quelle verifiche.

Renato, stamattina mi sono procurato il devioluci con i tasti prelevandolo da una vectra B, e visto che c'ero ho preso il deviotergi, solo che questo non ha la funzionalità del tergilunotto. Ho pensato tuttavia che potesse andare bene per il tuo combo... fammi sapere.
Un'altra cosa: ho verificato il devioluci, tutto ok per i pulsanti basculanti, mentre il pulsante denominato col simbolo "O" è un normalmente chiuso, cioè in posizione di riposo chiude il circuito, mentre pigiandolo lo apre. Questo non è adatto per l'uso che ne vogliamo fare, però collegandolo ad un relè adatto possiamo utilizzarlo lo stesso.

bene Gianni, allora sei riuscito a trovare una levetta frecce con i tre pulsanti... io non mi preoccuperei più di tanto per il terzo pulsantino, se va, bene ,altrimenti va bene lo stesso facciamo volume + e- da una parte e scansione stazione dall'altra parte.
si per il combo sarebbe perfetto, però sul combo vorrei lasciare tutto invariato, comunque se l'hai preso non ci sono problemi, tienilo da parte poi eventualmente vediamo...grazie

Ciao Renato, il devio è tuo comunque
Sappi che ti ho già approntato un gruppo di comandi modificati in modo che quando te li darò dovrai solamente effettuare i collegamenti (due fili dietro l'autoradio e uno a massa, poi gli altri direttamente alle leve)

GRAZIE GIANNI ! sei davvero troppo forte

Renato... stamattina ho provato per caso a mettere il display corsa-tigra tra lo specchio retrovisore e la luce di cortesia, dev o dire che non è maluccia come collocazione, di solito in quel punto ci mettevo quei termometri universali che si trovano negli autoaccessori degli ipermercati. Devo creargli una staffa adeguata conformata con il profilo del rivestimento del tetto.
Che ne dici?

Gianni, non ho capito bene come vorresti metterlo,anche con la plastica che lo ricopre oppure nudo? a me piace sulla plancia, però se la cosa ti sembra fattibile perchè no?
vedremo........

renato741 ha scritto:Gianni, non ho capito bene come vorresti metterlo,anche con la plastica che lo ricopre oppure nudo? a me piace sulla plancia, però se la cosa ti sembra fattibile perchè no?
vedremo........

Intendo privo del guscio della corsa, ma completo della mascherina nera dove ci sono le staffe con i fori per il fissaggio al guscio. Ecco, dovrei eliminare proprio le staffe con i fori. Devoi pensare per bene come rivestirlo.
Come spesso ti ho detto il posto migliore mi sembra proprio quello sulla plancia come hai fatto tu nella kadett azzurra, ma resto frenato dal dover forare proprio la plancia, per quanto la mia proprio immacolata non lo è, infatti affianco al cilindretto della chiave per la messa in moto c'è un enorme foro dove avevo inserito il contagiri digitale... uff!! certe volte certe idee vengono naturali e immediate, altre volte stentano proprio a decollare!

gianni che tu sappia la cosa è fattibile anche con autoradio più recenti?? o devo per forza trovare un astra con autoradio per fare questa cosa?? il top sarebbe poterlo fare con una di quelle radio mp3 con presa usb, ma poi sarebbe chiedere troppo, e sarebbe anche troppo umiliante per i possessori di auto più moderne

Comincio a risponderti io... guarda che tutta l'operazione non è semplice, probabilmente potresti riuscire a collegare anche radio più moderne però poi devi utilizzare il relativo display(tanto per essere chiari se prendi la radio mp3 cd 30 dopo devi usare uno dei display ASTRAH ZAFIRA ecc... e dove lo metti? è troppo grande per poterlo installare sulla kadett...ammesso che ci riesci devi poi tener presente che è molto più difficile riuscire a fare anche i collegamenti per i comandi al volante, pardon (alle levette)
Se tu vuoi solo collegare un cd30 con un display appropriato l'operazione è fattibile ma ci vuole un elettrauto con i ...fiocchi forse fai prima a chiedere ad una concessionaria opel di collegartelo, li forse è più facile che qualcuno ci riesca... naturalmente forniscigli tu stereo, display appropriato e fili originali con morsetto (da prelevare da una auto usata)....
a proposito sei riuscito a far ripartire la Kadett diesel?

no per autoradio più recenti intendevo quelle aftermarket, non quelle dell'astra h per capirci, alcune se non sbaglio sono compatibili con i comandi al voltante, però effettivamente mi pare che la cosa sia complicata già su altre auto che già li hanno non immagino sulla nostra, ma infatti la mia era un pura curiosità. per quanto riguarda la macchina, purtroppo è un bel po' che sto sempre impegnato durante la giornata e non ho potuto quindi dedicarci molto tempo ultimamente, spero nel prossimo mese di avere meno impicci e che magari faccia un po' meno freddo per poter approfondire meglio, ma già ho una mezza idea sul da farsi
